TRX HYDRA
Obudowa

Co należy popsuć aby poprawnie zmontować TRX

W dolnej części obudowy - która ma 4 otwory do wkrętów! należy wyłamać dwa plastikowe - wyższe bolce które uniemożliwiają włożenie płytki.

Niskie bolce - 5szt- należy przewiercić nie na wylot, tylko na głębokość około 6,5-7mm wiertłem  fi 1,4-1,6mm tak aby umożliwić łatwe wkręcenie wkrętów mocujących płytkę główną.

Bez wiercenia bolce zostaną rozerwane przy próbie wkręcenia wkręta.

Otworki w pcb też są troszkę za małe i warto je delikatnie rozwiercić na 3 mm, uważając aby wiertarką nie narobić szkody w zamontowanych elementach .
Na zdjęciu pokazuję jak prawidłowo zamontować głośnik.

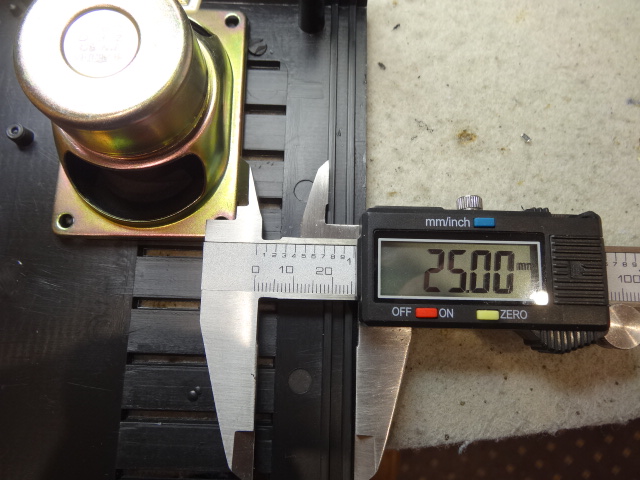

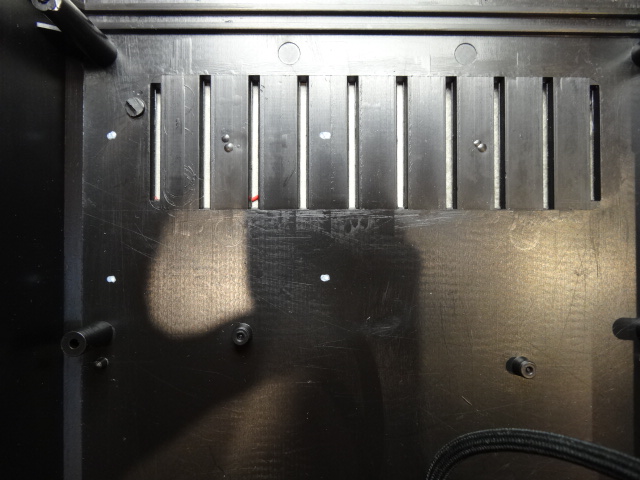

Należy przyłożyć go do górnej części obudowy, w odległości około 25 mm od pokazanego rantu i odznaczyć białym pisakiem lub szpikulcem punkty pod otwory.

Należy urwać wystający bolec obok głośnika. Bedzie on przeszkadzał blaszce aluminiowej ekranującej PA

Samo wiercenie w tym materiale nie jest takie oczywiste. Łatwo wyrwać odłamki obudowy, zalecam najpierw przewiercić otworki wiertełkiem 1,4-1,6mm, kolejno bardzo spokojnie przewiercić je wiertłem 3-3,3mm. Sugeruję dokonać prób na bocznych panelach obudowy które w tym projekcie nie są wykorzystane .

Fazowanie otworów pod łebki srób, UWAGA bo łatwo popsujemy obudowę !

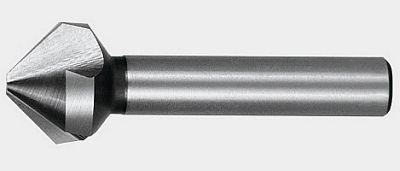

Powinno sie wykonać to specjalnym narzędziem fazującym :

Jeśli takiego się nie posiada to pozostaje zwykłe wiertło 6-7-8mm .

Powinno one być tępe - ostre natychmiast wyrwie niesymetrycznie obudowę. Dlatego sugeruję to przetestować na bocznym panelu pvc.

Faza nie powinna być za głęboka . W trakcie  fazowania przymierzyć wkręty czernione aby wyglądało estetycznie.

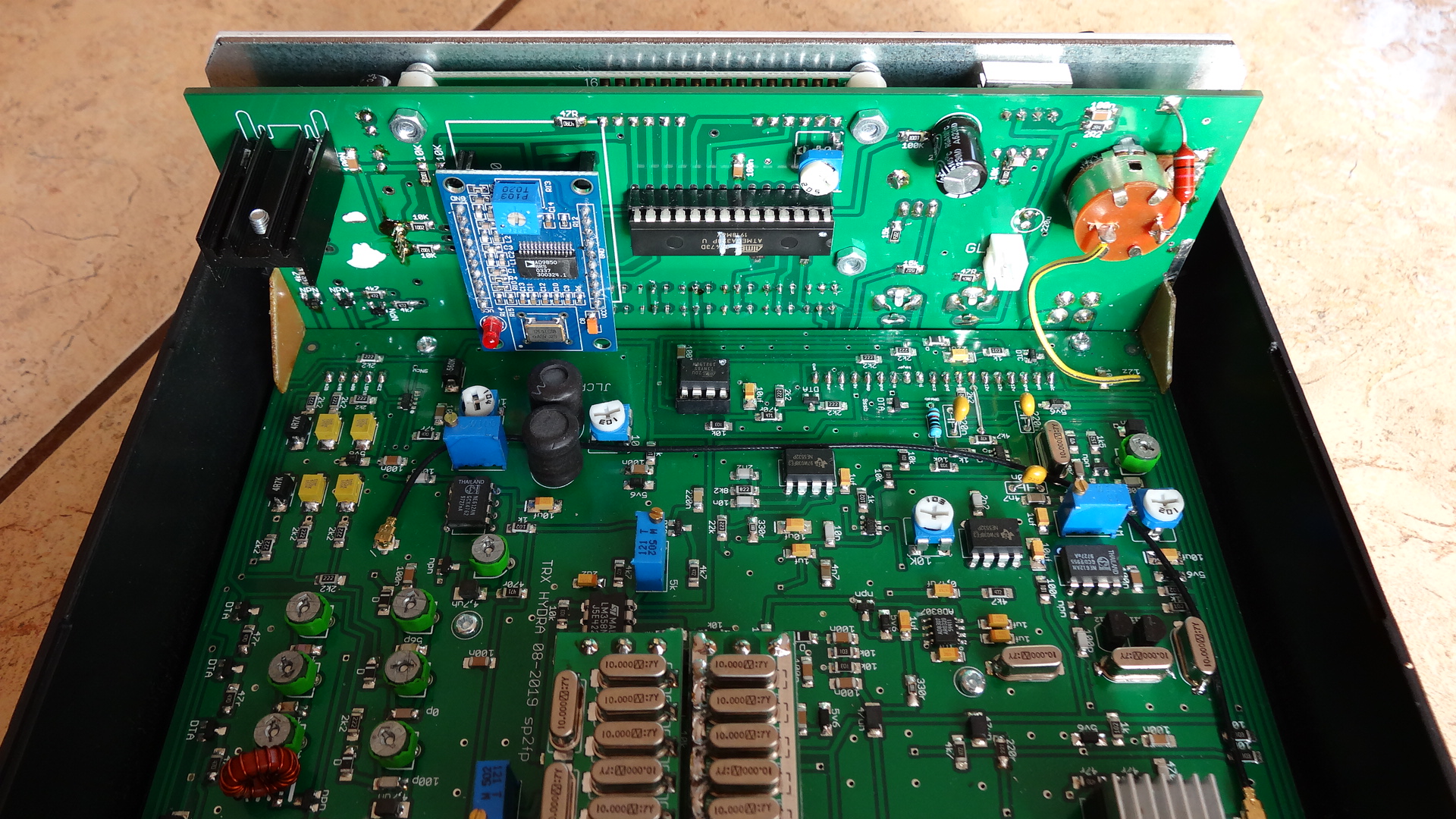

Front panel z płytą główną połączony jest za pomocą kawałków laminatu pcb

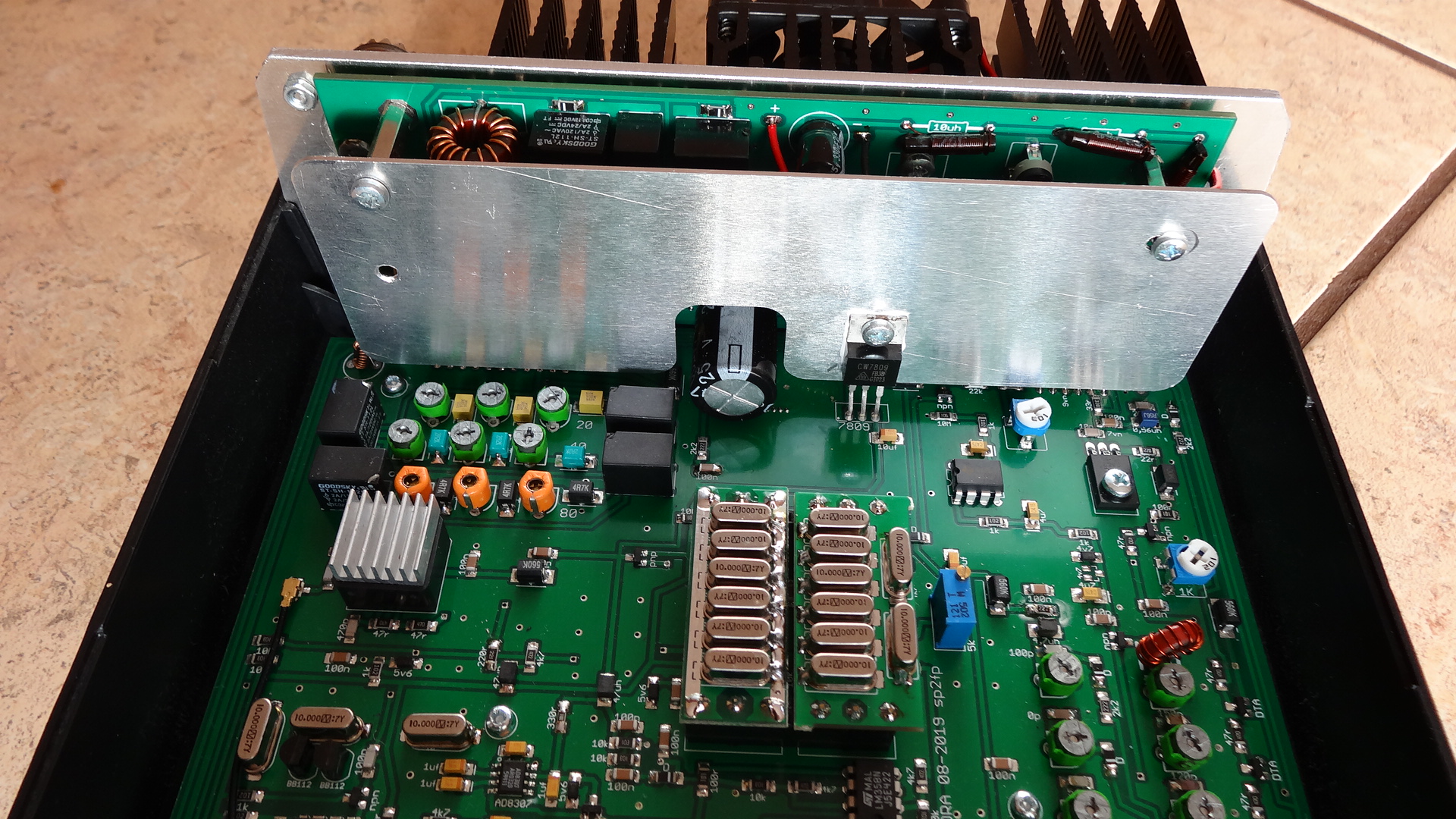

Blacha aluminiowa pełni rolę ekranu PA oraz jest radiatorem stsbilizatora 7809
