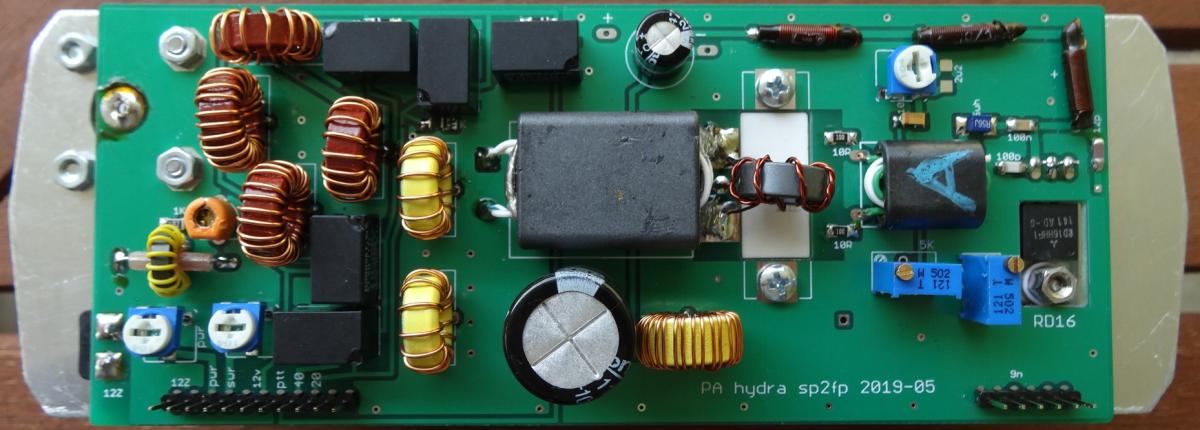

PA HYDRA 2019
Strona przeznaczona dla budowy PA na MRF186
Przekaźnik antenowy N/O
LPF na 3 pasma 80/40/20m przełączany dwoma zestawami przekaźników. Bez sterowania załączone pasmo 80m
mostek swr i układ sterowania wentylatorem.

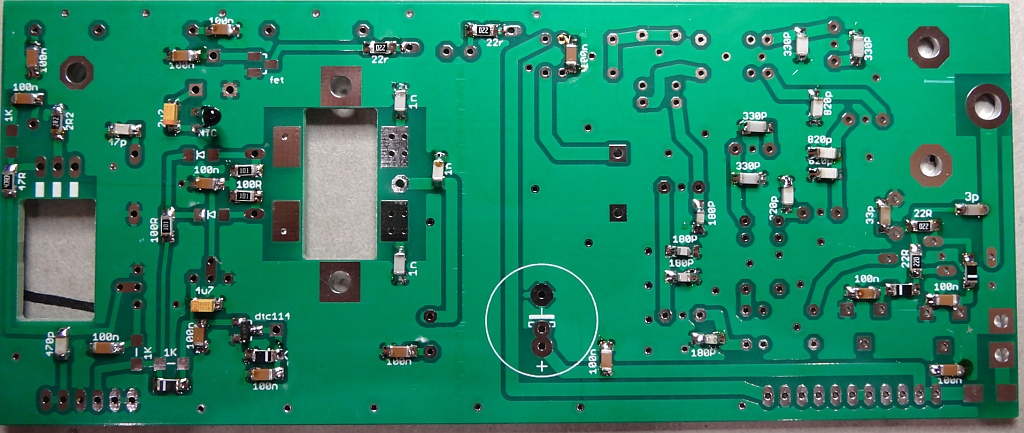

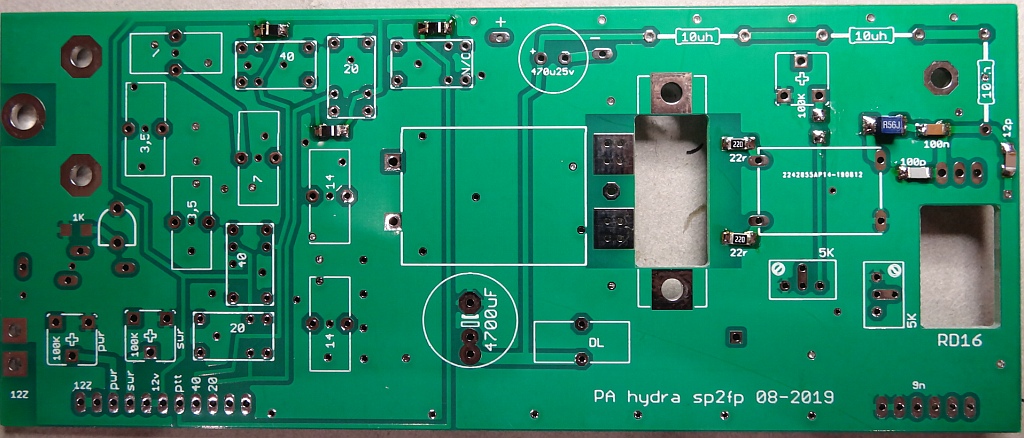

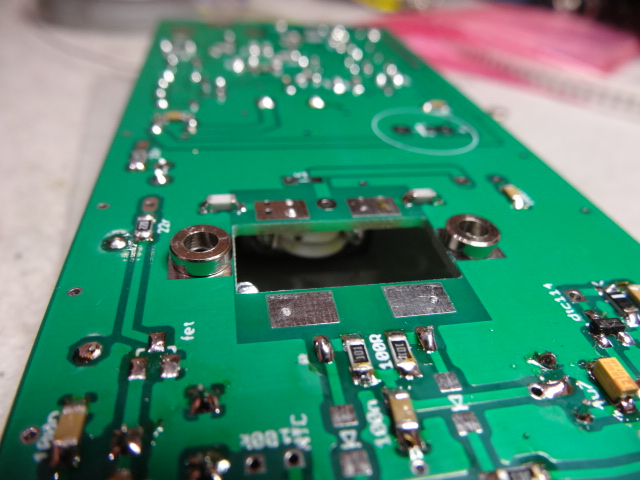

Montaż należy zacząć od obejrzenia płytki, czy nie ma jakiejś podejrzanej przerwy itp. Nie używać pasty do lutowania. Zalecam używanie kalafonii. Przy używaniu płynnych topników umyć zmontowana płytkę w izopropanolu i wysuszyć. W pierwszej kolejności montujemy prawie wszystkie elementy SMD. Nie lutujemy tranzystora mocy, drivera oraz feta wiatraka. Opis ich montażu w dalszej części. Po przylutowaniu elementów ZABRANIA się wyginania płytki PCB, elementy smd są ceramiczne i mogą popękać lub przestać działać poprawnie. Zachować ostrożność aby się nie poparzyć i nie wdychać celowo oparów cyny.

Uwaga na zmiany kilku wartości :

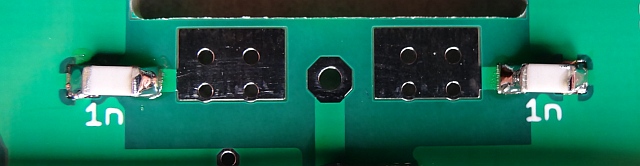

Dwa kondensatory "Dren PA -masa" opisane na pcb jako 1nf - zamontować 470pf  C0G!

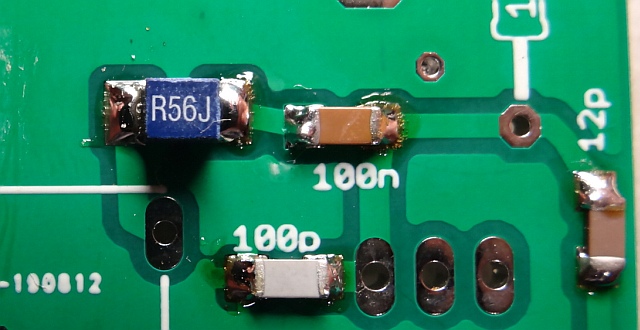

Dławik opisany jako 1uH - zamontować 0,56uH

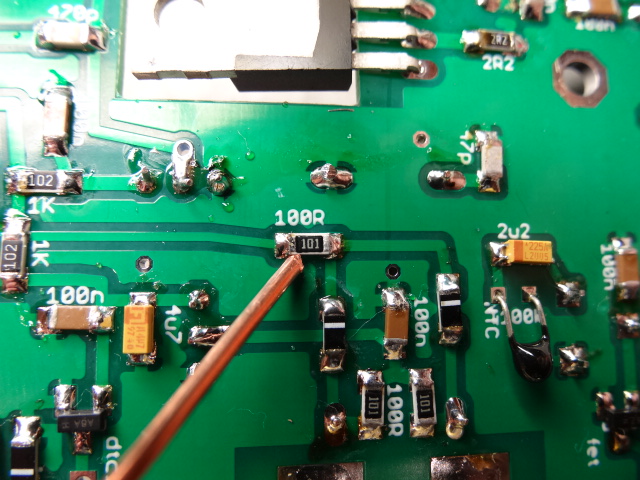

Rezystor ograniczaający 100 R zmienić do wartośi 47 Ohm

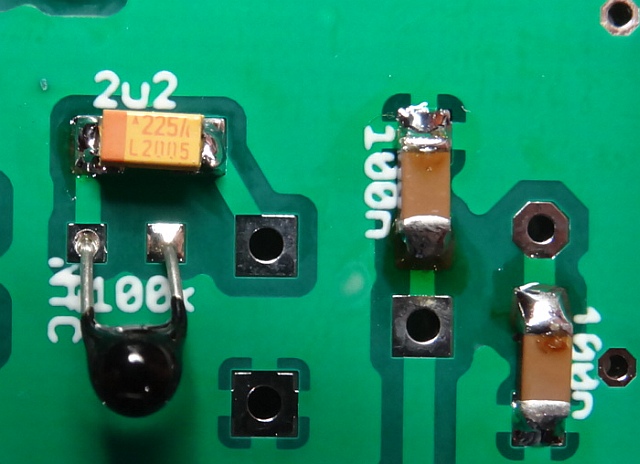

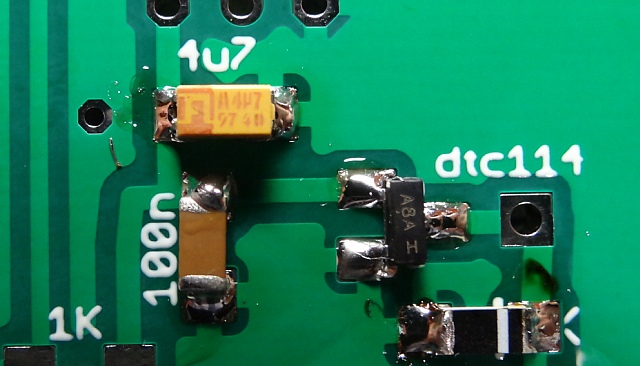

Kondensatory tantalowe nie mają opisu polaryzacji na druku - Obejrzyj zdjęcia lub schemat aby poprawnie je zamontować.

Termistor tak aby po odgięciu dotykał blachy aluminiowej z radiatorem.

Schemat PA - Kliknij prawym na zdjęciu i zapisz na dysku komputera.

Prąd spoczynkowy RD16 około 160-180 mA po rozgrzaniu może wzrosnąć do 220. Prąd MRFa około 0,5Ampera (2x 250mA).

Wzrost temperatury radiatora wpływa bardzo nieznacznie na jego prąd spoczynkowy, rośnie o około100mA.

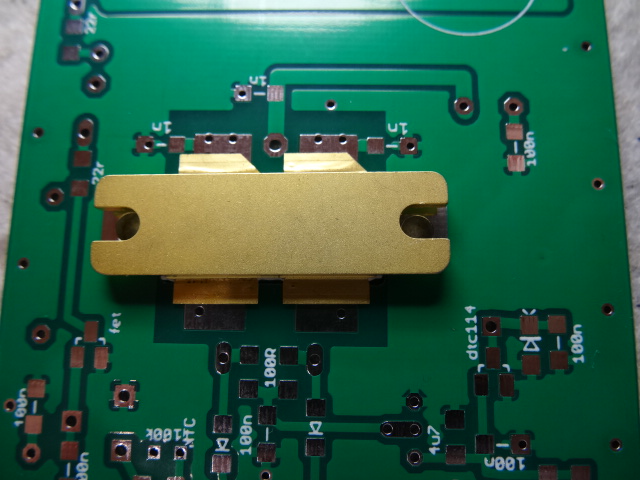

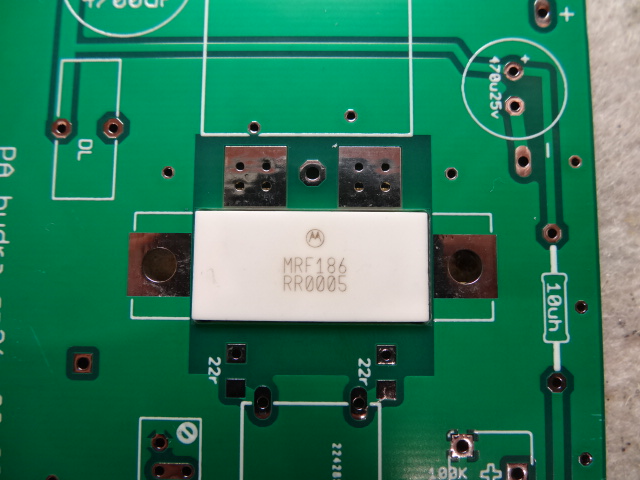

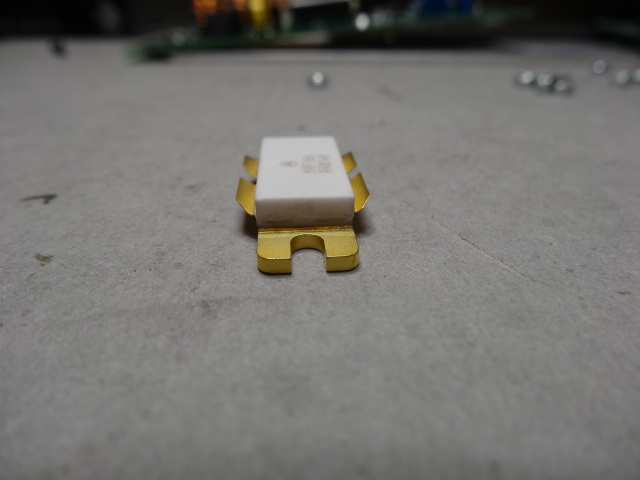

Tranzystory mocy lutować jako ostatnie elementy. Skręcić PRki biasu do masy !!! aby bramki były możliwie chronione.

Dotyczy to również feta od wentylatorka. Koniecznie ślizgacz peerka 100 kom musi być na masie w trakcie lutowania tego tranzystora.

Jeśli się uda, to pęsetą zewrzeć bramkę mrfa do masy, podczas lutowania.

Przy 12 V jest 20-22 wat output.

Przy zasilaniu 19V około 50 wat mocy.

Link do filmu z pomiarami

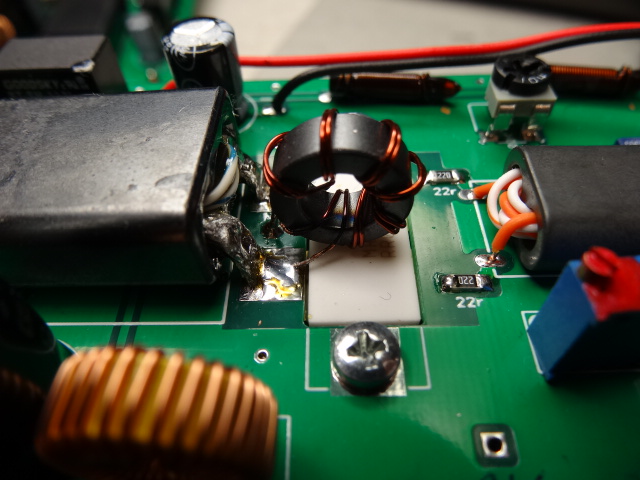

Link do podstrony wykonania TRAFA PA

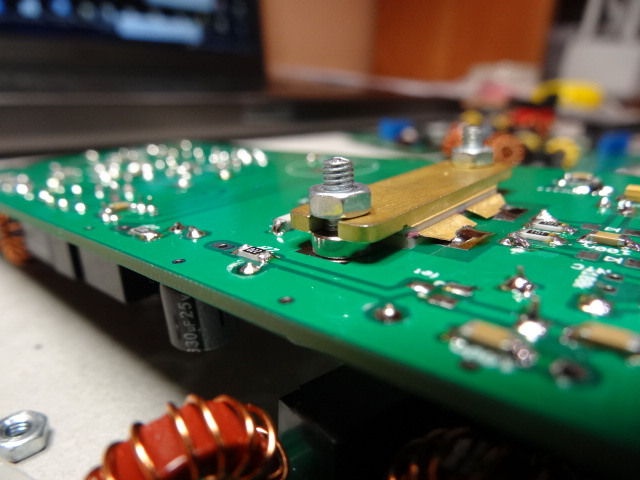

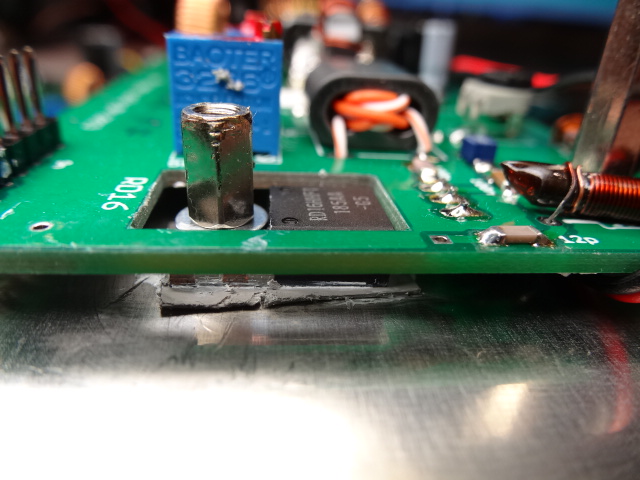

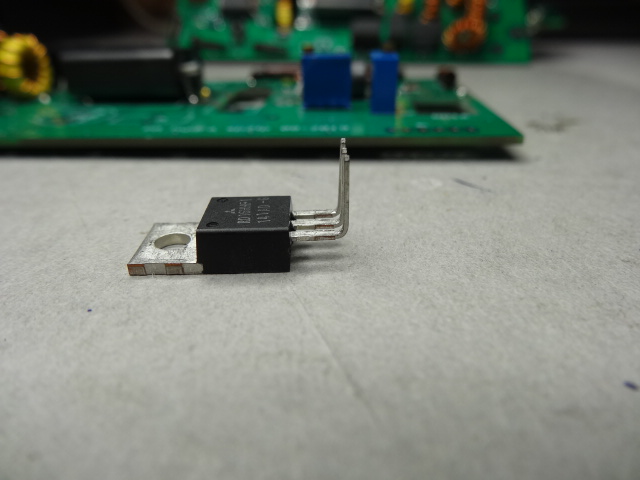

Obudowa RD16 koniecznie oddzielona od masy - źródło poprzez 2,2 Ohm w celu lepszej linearyzacji oraz zmniejszeniu dryfu temperatury.

Należy zastosować podkładkę termoprzewodzącą która jest w zestawie.

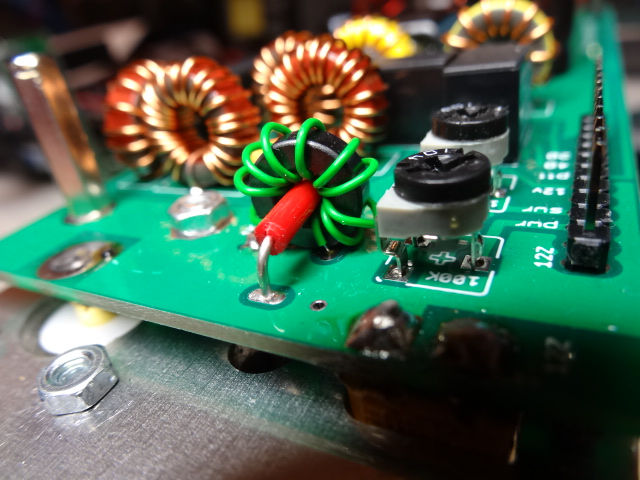

Uwaga na odpowiednie nawinięcie trafka SWR Wystajace uzwojenie ma pasować w otwory na płytce

Prawidłowe - da prawodłowy odczyt PWR i SWR, odwrotne - odwrotny, przez co ALC i sam odczyt, nie bedą  poprawne.

Strojenie kondensatora  w mostku SWR wykonać przy sztucznym obciążeniu 50OHM

Najpierw ustawić minimum wskazania fali odbitej dla 80 M , później lekko skorygować dla 20M

Przy pełnej mocy 50 wat wskaźnik odbitej może zapalać jedna kratkę-kreskę na bar-grafie .

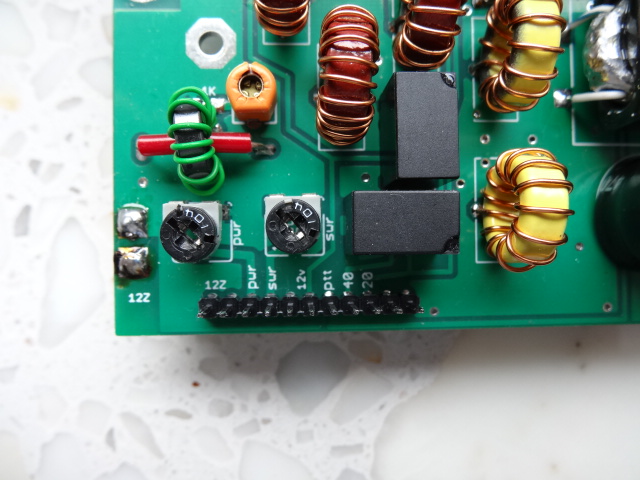

Pe-erki PWR i SWR ustawić wstępnie w pozycji mniej więcej na 3/4 zakresu.

Wtedy  sygnał zwrotny prawidłowo ogranicza i stabilizuje  moc "ALC"

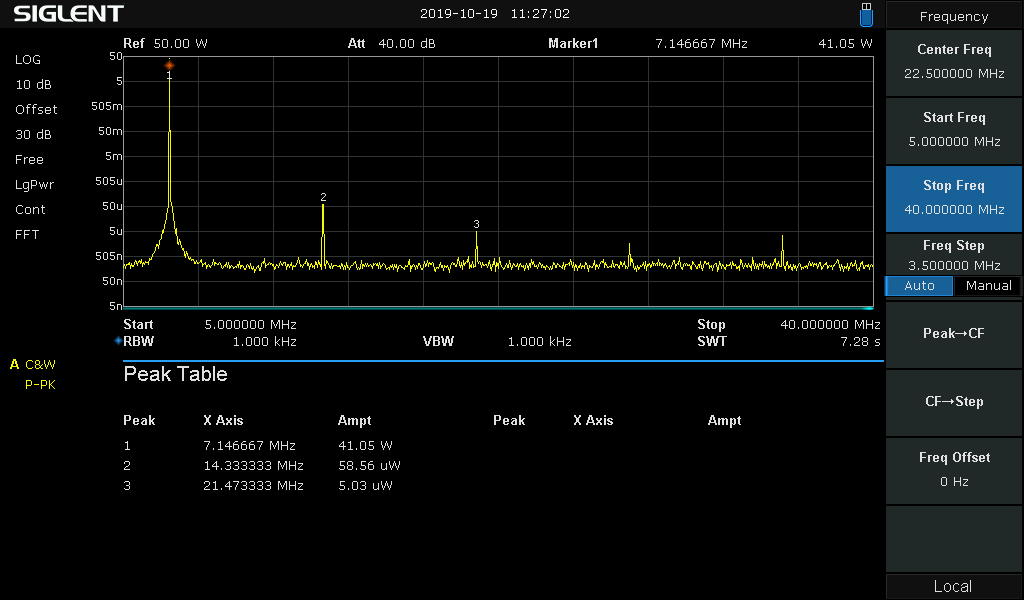

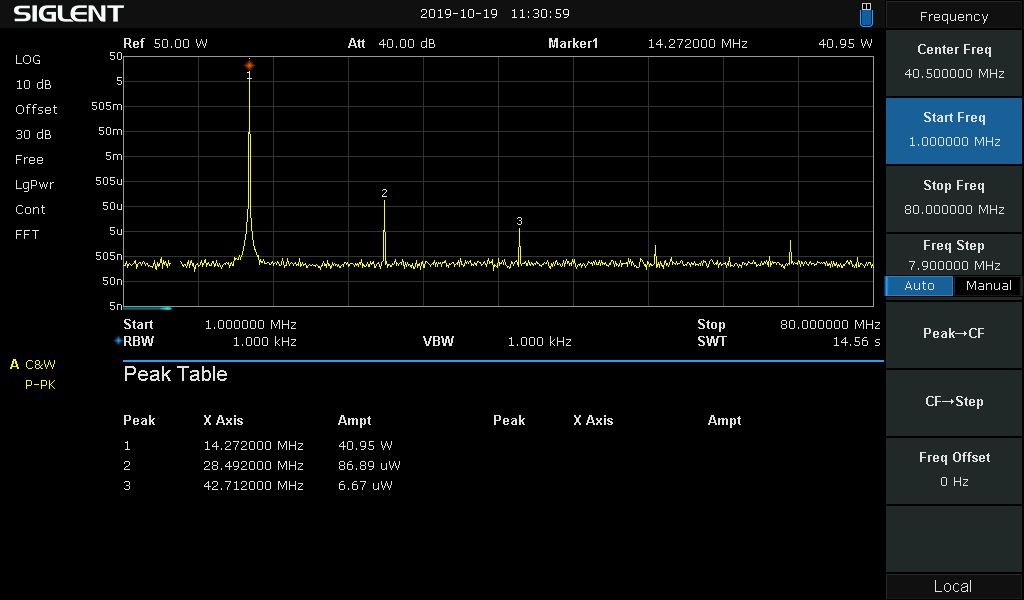

Pomiary poziomu mocy czestotliwości głównej i harmonicznych nadajnika

sygnał CW, napięcie zasilania 18V

tłumik mocy 30 dB, odczyt w Watach dla zobrazowania skali logarytmicznej dBm
