Przełącznik 4 Anten KF
Wersja do samodzielnego montażu

Służy do przekazywania sygnału, dla jednej z wybranych anten . Nieczynne gniazda są zwarte do masy

Prawie bezstratne przenoszenie do 30 MHz , wtrącone tłumienie 0,05dB dla 50 MHz

Sterowanie przekaźników: +10-14 V

Obudowa BS23MF przygotowana w komplecie z wypalonymi laserem otworami i dostępna w całym zestawie części.

We własnym zakresie należy wykonać otwór do  mufy przewodu sterującego na bocznej ściance, oraz przełącznik zasilania przekaźników w operatorni.

Schemat

Płytka pcb 100x91,5 mm

Zestaw zawiera:

Płytkę pcb, obudowę z otworami, przekaźniki , diody, kondensatory, gniazda teflonowe. kpl śrub i nakrętek nierdzewnych, mufkę kablową.

Cena zestawu 190zł  do nabycia w sklepie

Gotowy układ nie jest przedmiotem sprzedaży.

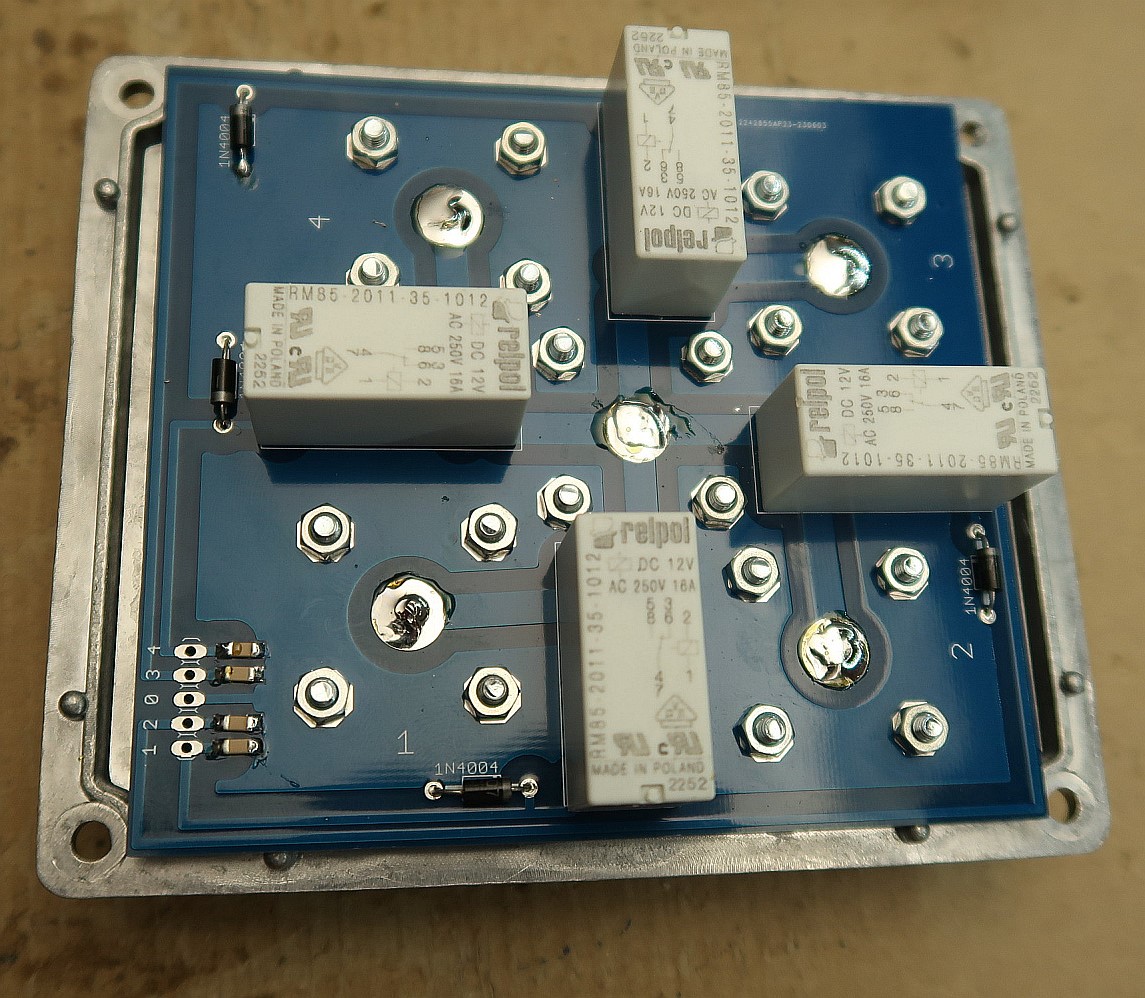

Montaż: Przyłożyć po kolei gniazda do obudowy.  Włożyć śrubkę, nakręcić dwie nakrętki kolejno najpierw jedna i dokręcić, później druga. Tak  skręcić wszystkie gniazda. Złożoną płytkę przyłożyć do pinów i śrub, i wstępnie skręcić.  Dwie krawędzie pcb będą się opierały o wystające w deklu wypustki ustalające, płytka się delikatnie wygnie przy skręceniu bo zabrakło około 0,3mm grubości nakrętek. Nie stanowi to problemu. Na upartego można dołożyć podkładki, ale zmniejszymy wystawanie pinów gniazd. Jak będzie zainteresowanie projektem to kolejne płytki będą węższe, aby nie dotykały pinów obudowy.

Do pobrania plik DXF z otworami, jeśli we własnym zakresie chcesz wykonać obudowę.
