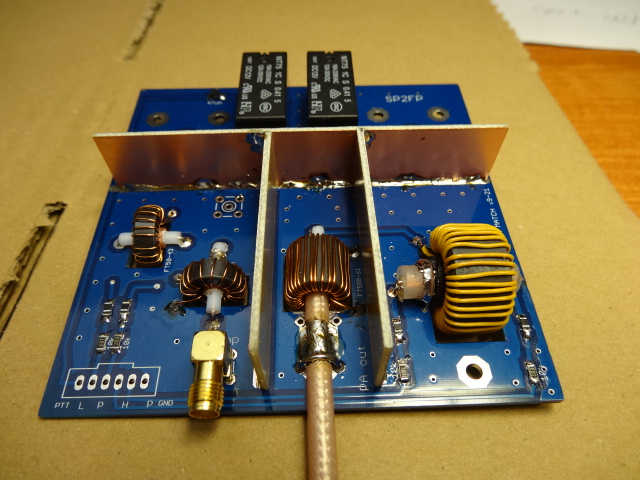

Moduł - płytka pcb zawiera miejsce na przekaźniki nadawanie
odbiór i dwa mostki SWR służące do
kontroli parametrów wzmacniacza. Po podaniu napięcia 12n na cewki przekaźników,
sygnał z TRXa podawany jest poprzez mostek SWR ( do 100 wat) na wejście
wzmacniacza, często poprzez tłumik i dodatkowe obwody dopasowujące. PCB jest
tak wykonane że można podawać sygnał z pominięciem mostka wejściowego.
Sygnał z PA poprzez przewód RG142 który jest na stałe
lutowany do płytki, jest podawany na mostek dużej mocy i poprzez przekaźnik na
wyjściowe gniazdo UC1.
Rezystory 10k w układach pomiarowych są zaprojektowane do
pomiaru napięć poprzez układ elektroniczny o oporności wejściowej minimum
10-100kΩ. Jeśli zastosujemy miernik mechaniczny to można je wymienić na 1kΩ w
celu uzyskania wymaganego prądu na mikroamperomierz.
Ilość zwojów nie jest krytyczna , ale musi być jednakowa dla każdej pary rdzeni w danym mostku. Dla układu wejściowego (do 100wat ) zastosowałem rdzenie T50-43 i nawinąłem po 15 zwoi DNE 0,4mm. Dla układu wyjściowego (do 1500wat ) zastosowałem rdzenie T82A-61 oraz T50B-61 i nawinąłem po 30 zwoi. Dla rdzenia napięciowego (T82A) zastosowałem drut w potrójnej izolacji "TRW-B-0,40". Rdzeń prądowy T50B został nawinięty DNE0,4mm.
Czym więcej zwoi, tym mniejsza moc odkładana na rezystorach
mocy i mniejsze napięcie pomiarowe. Nie
przekraczać 30 zwoi ponieważ pojawia się rezonans własny cewki napięciowej i
zakłamuje pomiar na wyższych pasmach. Kompromisowo dla 1000-1200 wat nawinąć po
25 zwoi
Tłumienie w paśmie przepustowym dla KF do 0,04dB dla 50MHz
Przydatny link do wykonania samego mostka swr
Schemat podstawowego mostka SWR
Wymiary płytki 100x100mm rozstaw gniazd uc1 - 65mm w osi
pinu
